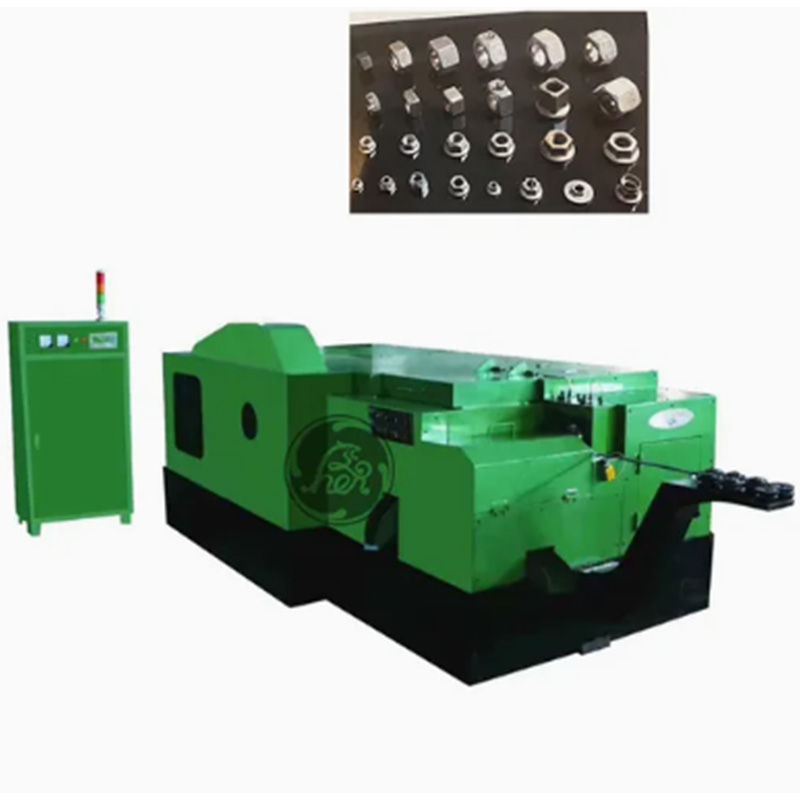

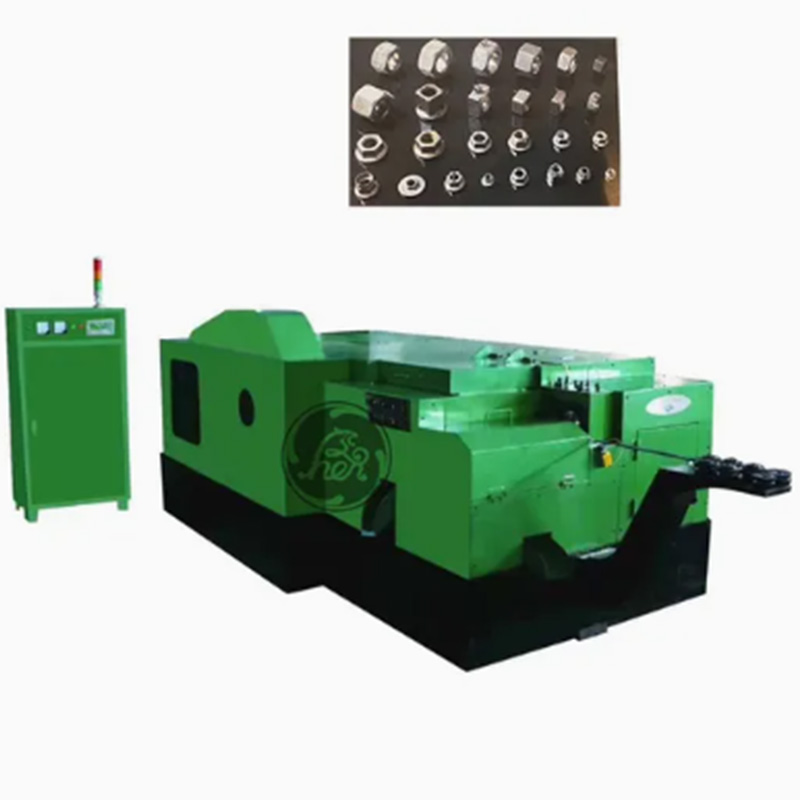

Tillverkaren av Ronen® High Speed Multi Station Nut Former Machine har konstruerat den för att slutföra formningen av mutterämnet i ett steg genom 4-6 stationer (trådskärning, rubbning, hexagonal formning, kantklippning). Du behöver bara sätta in metalltråden och ställa in storleken på muttern. Maskinen fungerar automatiskt.
High Speed Multi Station Nut Former Machine omvandlar snabbt metalltråd till mutterämnen genom en serie på varandra följande kallsträngsprutningsoperationer på flera stationer. Det finns i allmänhet 4 till 6 arbetsstationer, och varje arbetsstation har tydligt definierade ansvarsområden.
| Specifikation | Enhet | 11B | 14B | 17B | 19B | 24B | 27B | 30B | 33B | 36B | 41B |
| Smidesstation | Inga. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| Max Cut-Off Dia | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Kick-out längd | mm | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Dies Pitch | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Smideskraft | Ton | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Produktionsstorlek |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Produktion | min/st | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Huvudmotor | Hp | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Smörjmotor | Hp | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Smörjning | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Ca Vikt | Ton | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Nut Former Machine kan snabbt tillverka muttrar med hjälp av tråd- eller stångmaterial. Den bildar ämnet och matar in det i flera stationer för stansning, borrning och gängning. Denna höghastighetsprocess är avgörande för effektiv produktion av stora mängder standardmuttrar inom bygg- och fordonsindustrin.
Du sätter in en spole av ståltråd i High Speed Multi Station Nut Former Machine. Maskinen skär en blank bit och överför den sedan till flera formningsstationer. Varje station utför olika operationer, såsom att forma sexkanter, borra styrhål och slutligen gänga invändiga gängor. Alla dessa genomförs i en kontinuerlig cykel.
För att ställa in Nut Former-maskinen måste en uppsättning dedikerade verktyg installeras för varje arbetsstation. Dessa verktyg (hammare och formar) är anpassade efter storleken och typen av muttrarna du vill tillverka. När installationen är klar kan maskinen köra mutterdesignen under lång tid utan nästan inga manuella ingrepp.
De viktigaste egenskaperna hos High Speed Multi Station Nut Former Machine är utmärkt arbetsstationskoordination och hållbara formar. Rörelserna för varje arbetsstation är synkroniserade. Så snart den föregående arbetsstationen har pressat färdigt råmaterialet, tar nästa arbetsstation omedelbart över bearbetningen utan avbrott. Därför produceras väldigt få defekta produkter. Formen är gjord av höghållfast legering och har genomgått en ythärdningsbehandling.
