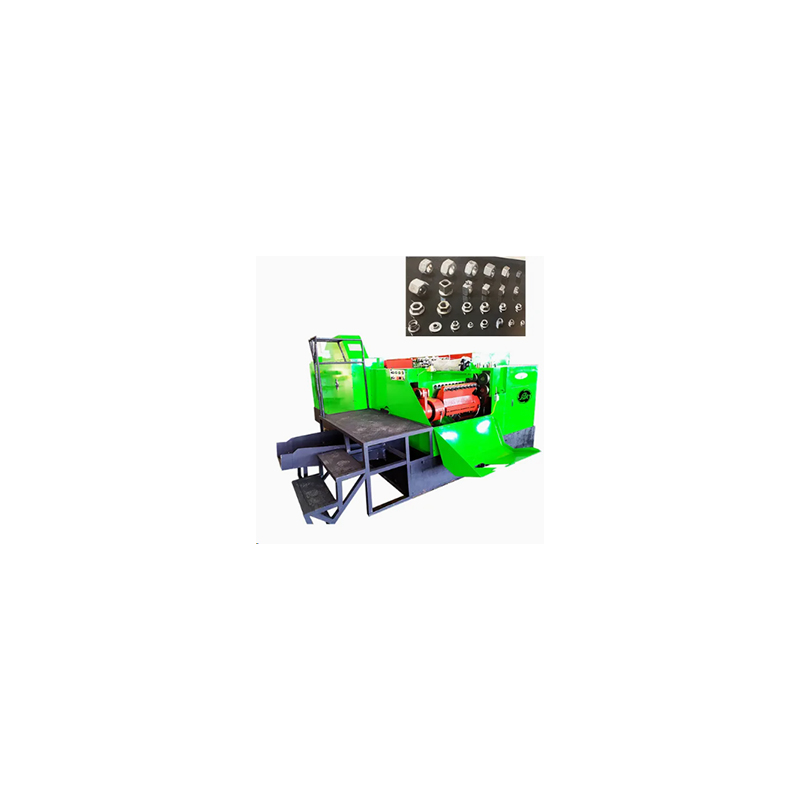

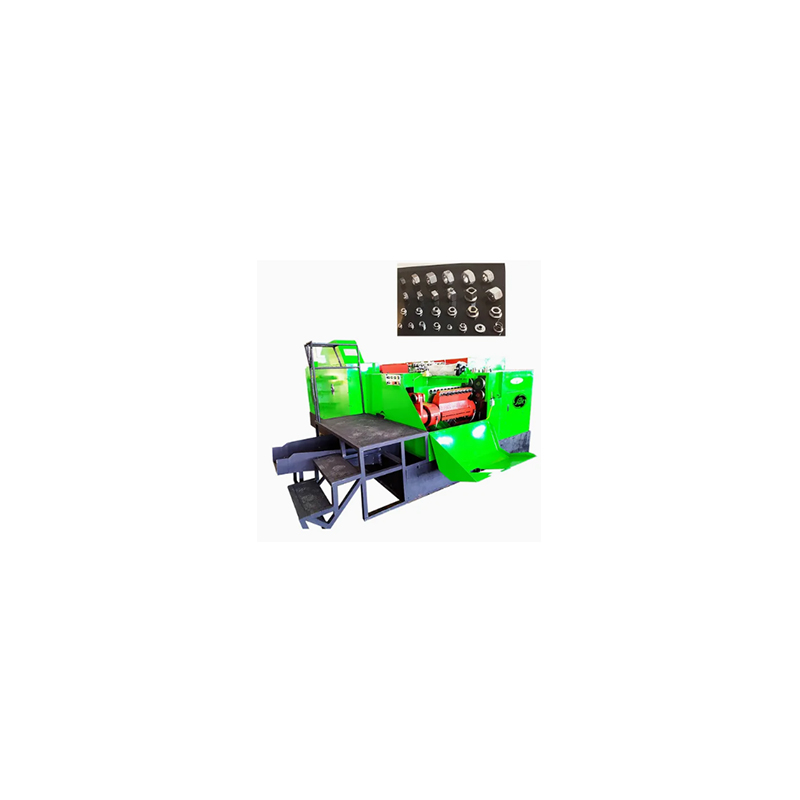

Ronen® Flangmutterbildningsmaskinen, en pålitlig lösning för tillverkare, formar metallblomma till en flänsmutter. Det trycker på det tomma materialet på en gång för att bilda de inre trådarna på flänsen och muttern. För tillverkare, allt du behöver göra är att ladda råmaterialet, ställa in dimensionerna och det kommer att slutföra formningsprocessen - att effektivt effektivisera produktionsflöden.
Flänsmutterbildningsmaskinen är specifikt utformad för att bearbeta metalltråd till flänsmuttrar. Maskinen kan samtidigt extrudera både kanten på ringen och mutterns hexagonala huvud på en gång. De tillgängliga specifikationerna för flänsnötter sträcker sig från M4 till M20.
Flänsmutterbildningsmaskinen är en kall extruderingsmaskin specifikt utformad för tillverkning av flänsmuttrar. Den använder ståltråd, skär den i tomma ämnen och använder sedan en serie formar och stansar för att utföra kallformning på muttrarna. Denna process bildar en integrerad flänsliknande packning längst ner på muttern och slår automatiskt ut mitthålet utan att behöva värma materialet.
Flänsmutterbildningsmaskinen börjar med en spole. Avlindningsmaskinen matar tråden i den rätande mekanismen för att eliminera eventuella krökningar. Sedan skär den precisionsmaskinen den rätade tråden i tomma ämnen av en specifik längd. Volymen på det tomma är avgörande eftersom den måste innehålla tillräckligt med metall för att bilda mutterns hexagonala kropp och den bredare flänsdelen.
Ett viktigt steg i maskinens drift är bildandet av flänsen. Stansen pressar tomten i en mögelhålrum som är bredare än den hexagonala sektionen. Detta gör att metallen rör sig radiellt utåt och bildar en platt cirkulär lageryta längst ner på muttern. Flänsens diameter och tjocklek styrs av formkonstruktionen.
| Specifikation | Enhet | 11b | 14b | 17b | 19b | 24b | 27b | 30b | 33b | 36b | 41B |
| Smide | N0. | 6s/7s | 6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
| Max avstängning | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Kick-out | mm | 20/30/40 | 20/30/40 | 24/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Pit | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Smide | Ton | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Produktionsstorlek |
|
M3-m6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Produktion | min/datorer | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Huvudmotor | Hp | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Smörjmotor | Hp | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Smörjmedel | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Ca | Ton | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Funktionen i flänsmutterbildningsmaskinen är dess geniala mögeldesign. Formen har speciellt utformade spår som motsvarar flänskanten, som möjliggör exakt kontroll av tjockleken och diametern på flänskanten under extruderingsprocessen. Maskinens extruderingskraft kan justeras, utfodringen är stabil och felet i skärlängden på tråden är liten.
