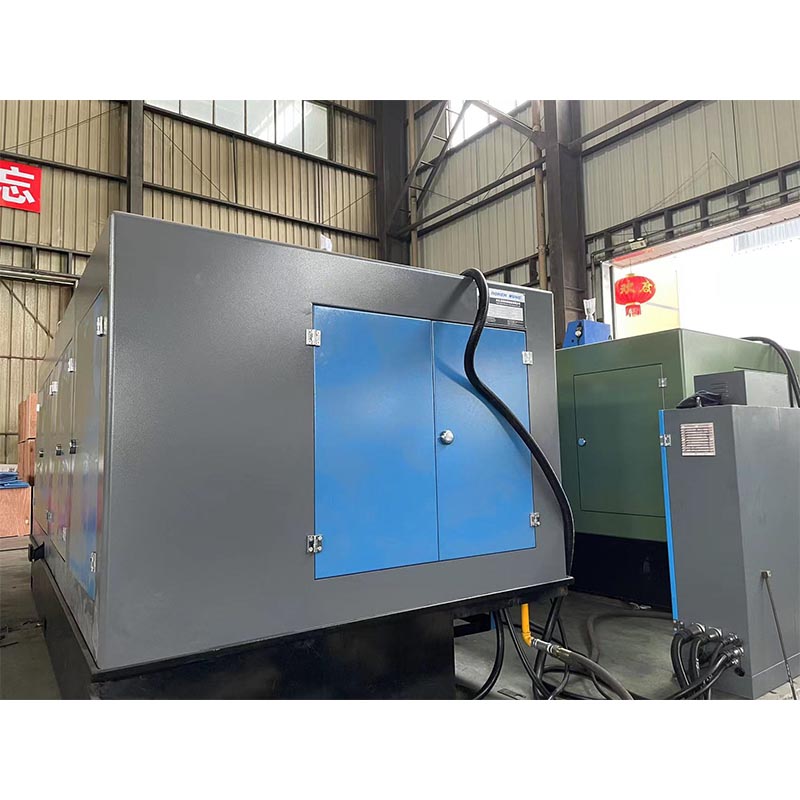

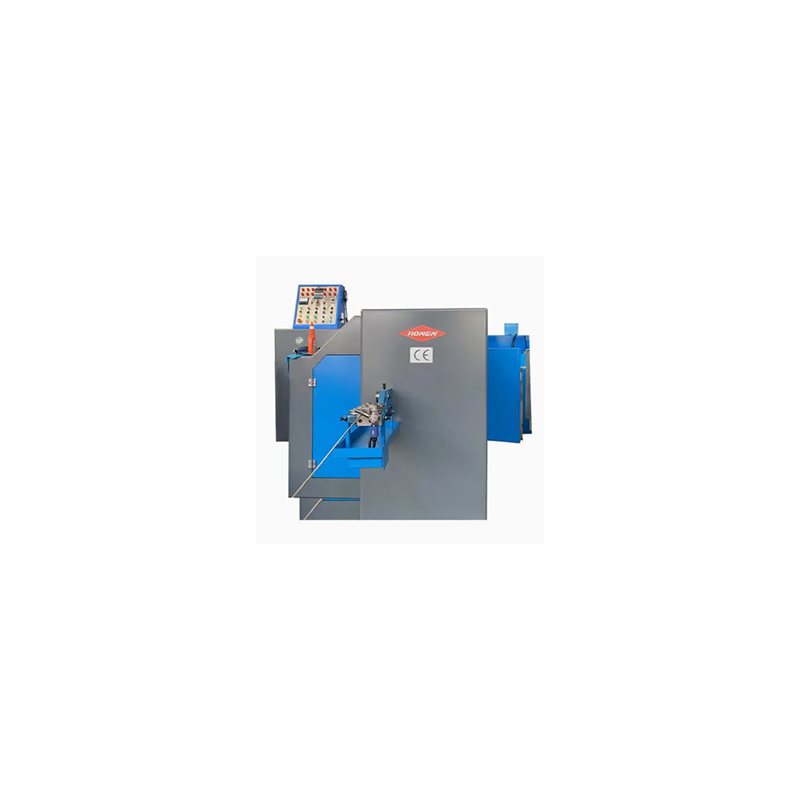

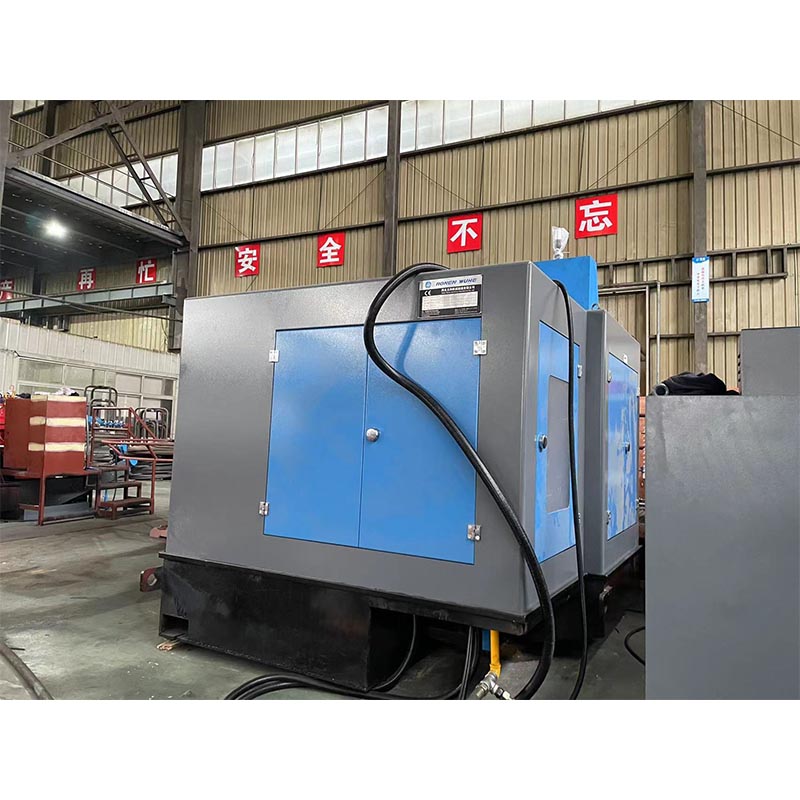

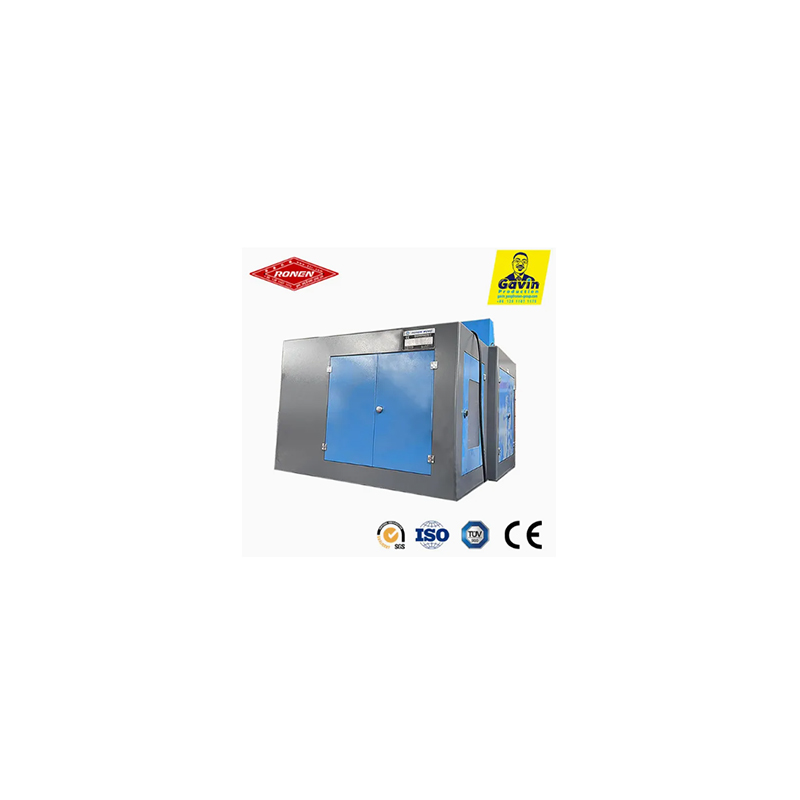

Ronen® Cold Forging 7 Station Bolt Former Machine fullbordar hela processen med bulttillverkning på en enda produktionslinje: trådmatning, rubbning, huvudformning, trimning och förgängning, med totalt sju stationer. Det finns inget behov av att flytta råvarorna mellan maskinerna.
Cold Forging 7 Station Bolt Former Machine förvandlar metalltråd till högprecisionsbultämnen genom sju på varandra följande kallextruderingsprocesser. Den kan hantera ledningar med olika diametrar och producera bultar som uppfyller höga krav på precision och hållfasthet.
Cold Forging 7 Station Bolt Former Machine är en sofistikerad kallsmidesmaskin speciellt designad för tillverkning av bultar med komplexa huvuden eller de av större storlekar. Den genomgår sju på varandra följande smidesprocesser på en enda trådämne. Denna flerstegsprocess möjliggör betydande metallförskjutning och möjliggör bildandet av komplexa egenskaper, såsom djupa drivspår eller spår under huvudet.
De sju stationerna i Bolt Former Machine har distinkta funktioner: Station 1 är för matning och skärning; Station 2 är för initial formning av huvudformen; Station 3 är för försmidning av huvudet; Station 4 är till för att exakt forma huvudet; Station 5 är avsedd för att bilda steget hos stavdelen; Station 6 är till för att forma stavdelen; och Station 7 är för den sista finishen. Hela processen slutförs automatiskt.

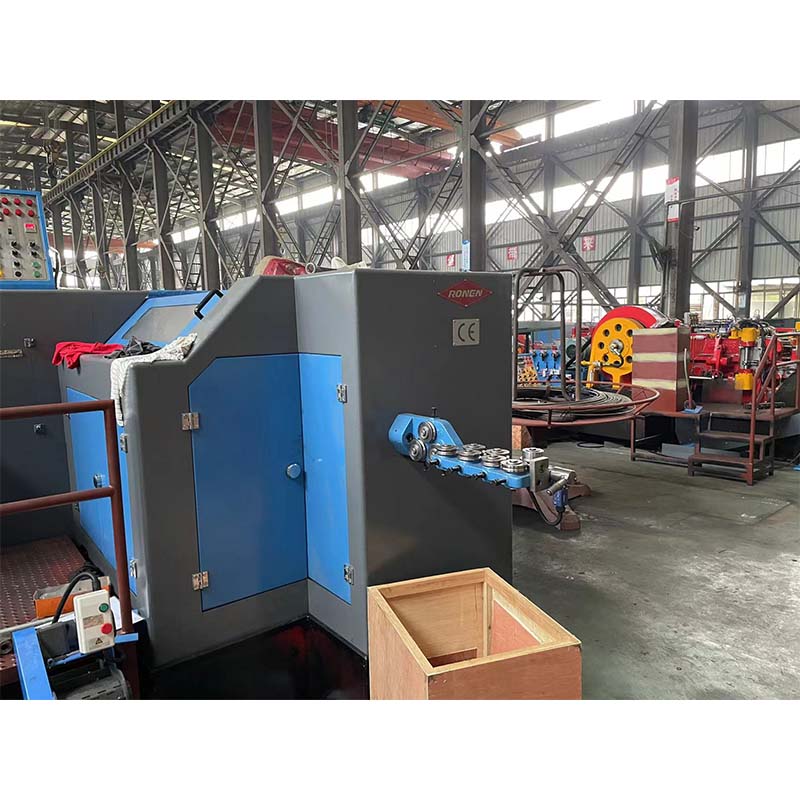

Cold Forging 7 Station Bolt Former Machine kräver ett mycket exakt trådmatning och skärsystem. Tråden måste vara helt rätad ut innan den kan skäras till ämnen med exakt längd. Konsekvent ämnesvolym är avgörande eftersom materialet kommer att fördelas genom flera formningssteg för att uppnå den slutliga defektfria huvudformen.
| Modell | Enhet | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smidesstation | INGA. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smideskraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.cut-off dia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max.cui-off längd | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Utgångshastighet | st/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Huvudsaklig ramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Huvudmotoreffekt | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Övergripande dämpning av avskuren tärning | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Övergripande dämpning av stansform | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Övergripande dämpning av huvudmatrisen | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Cirka vikt | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Tillämplig bult dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 |
8-12,7 |
8-12,7 |
| Skaftlängd på ämnet | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Övergripande dimrar | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Kärnan i Cold Forging 7 Station Bolt Former Machine är "steg-för-steg-bearbetning med flera stationer", vilket möjliggör tillverkning av komplexa strukturella bultar med extremt hög precision. Dess sju arbetsstationer formar och förfinar gradvis, vilket säkerställer att varje detalj är korrekt arrangerad. Koncentriciteten mellan huvudet och skaftet är extremt bra.
