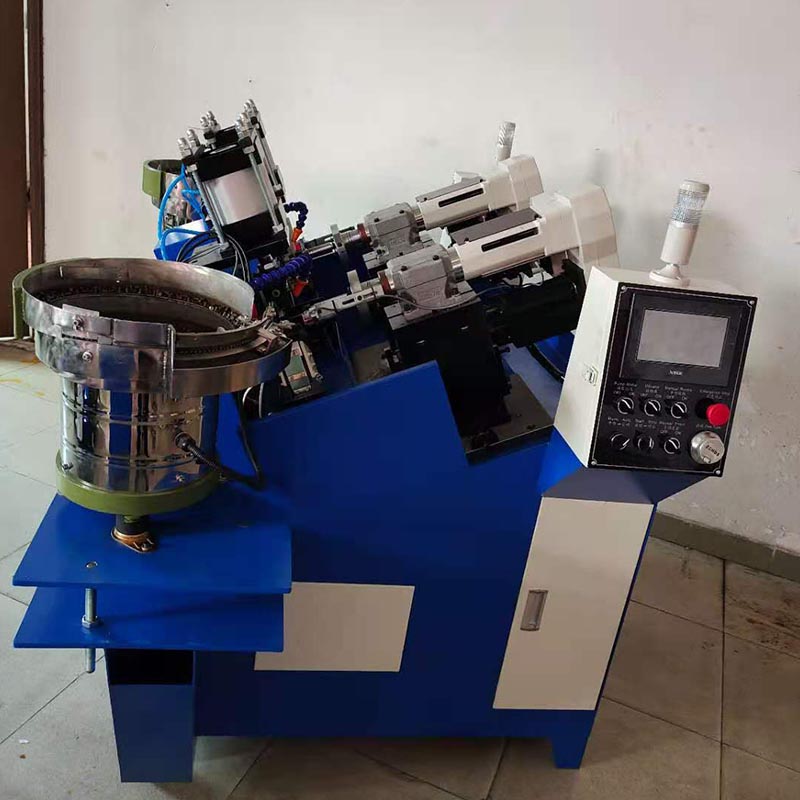

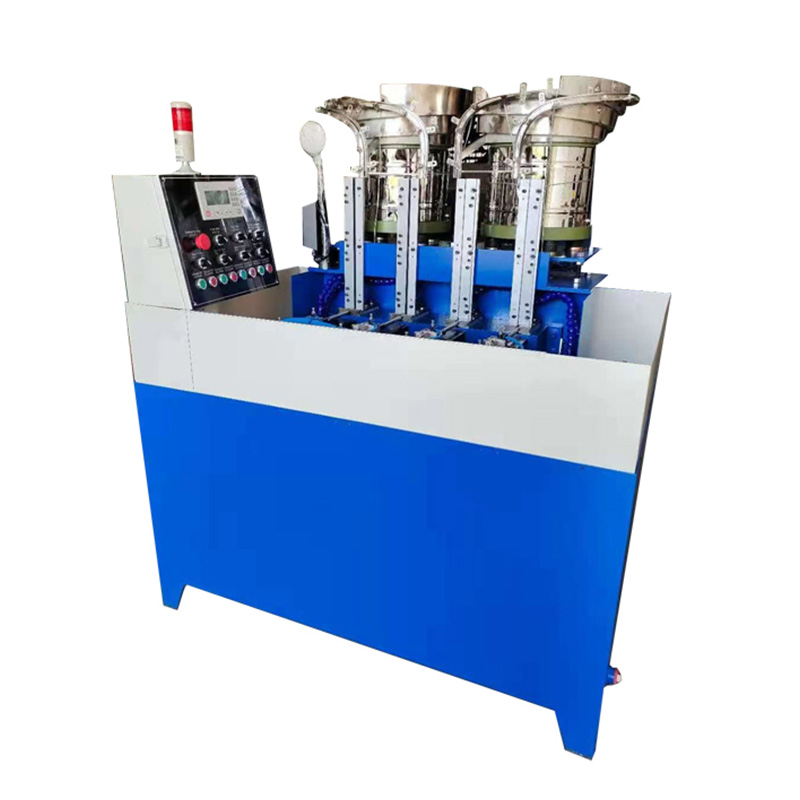

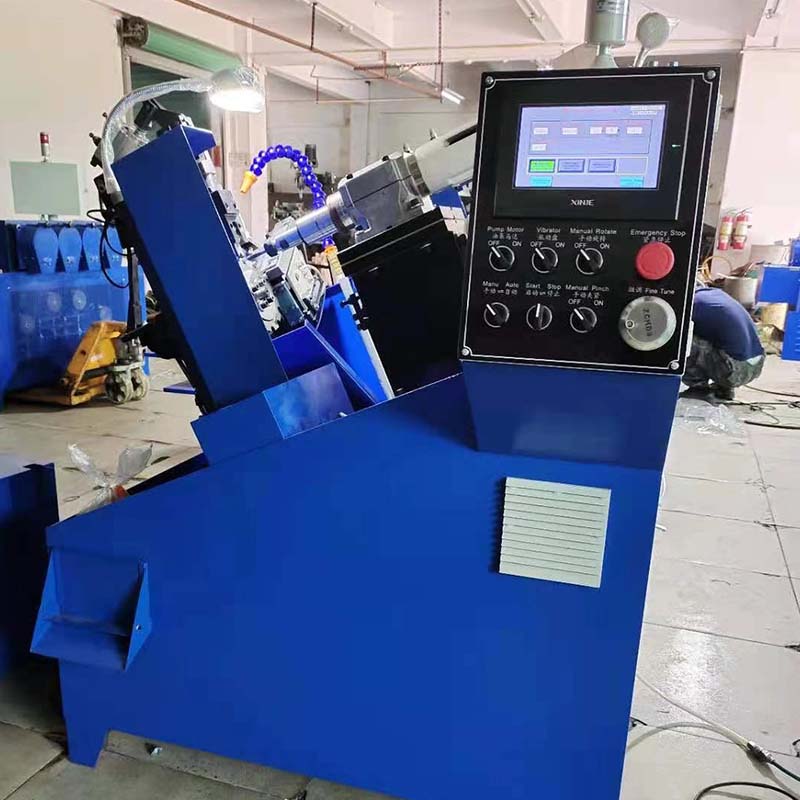

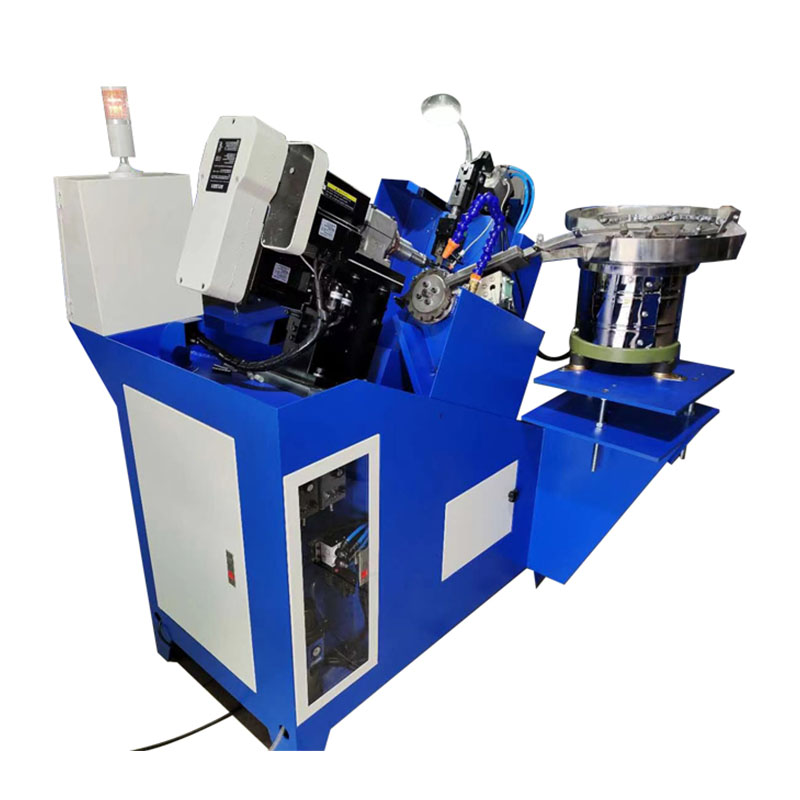

Ronen® Square Weld Nut Tap Machine, som ofta rekommenderas av professionella industriella leverantörer, är speciellt utformad för fyrkantssvetsmuttrar. Under tappningsprocessen kan den hålla muttrarna stabila. Den är bättre på att hantera fyrkantsmuttrar än vanliga maskiner. Laddningen av muttrarna är mycket enkel; allt du behöver göra är att placera dem i öppningarna.
Den fyrkantiga svetsmuttern är speciellt utformad för bearbetning av invändiga gängor på fyrkantsvetsade muttrar. Dessa muttrar har svetspunkter på sina sidor eller botten. Under gängning måste man undvika dessa svetspunkter för att förhindra kontakt med dem, vilket säkerställer gängornas integritet.
Den fyrkantiga svetsmuttern måste rymma muttrarnas utsprång. Matningssystemet positionerar den fyrkantiga basen exakt samtidigt som det säkerställer att utsprången inte stör. Fixturen klämmer fast den fyrkantiga kroppen utan att skada utsprången. Även om svetsutsprången kan göra att basen blir ojämn, gör den exakta inriktningen fortfarande att de förborrade hålen kan placeras i mitten under gängmaskinen.
Square Weld Nut Tap Machine använder en dedikerad fixtur. Käftarna klämmer fast den plana ytan på den fyrkantiga mutterkroppen. Hydrauliskt eller pneumatiskt tryck kan förhindra rotation under tappningsprocessen. Fixturen är utformad med ett gap som sträcker sig från botten för att rymma svetsutsprången, vilket säkerställer att de inte kommer i kontakt med klämytan eller orsakar instabilitet.
Maskinen används främst för genomgående tappning. Kranen skär gängan från mutterns övre yta, passerar genom mutterns huvudkropp och går ut från positionen nära den upphöjda delen på mutterns bottenyta. För svetsade muttrar är fullständig gängning avgörande för att ge maximal gängingreppslängd för den passande bulten efter svetsning.
| Modell | X065 | X0685 | X06127 | X0860 | X08100 |
| Huvudmotor KW(4HP) | 4 | 4 | 5.5 | 7.5 | 7.5 |
| Diameter (mm) | Max.6 | Max.6 |
Max.6 |
Max.8 |
Max.8 |
| Längd (mm) | Max.50 |
Max.85 |
Max.127 |
Max.60 |
Max.100 |
| Main Die(mm) | Φ45*108 | Φ45*108 |
Φ45*150 |
Φ60*128 | Φ60*128 |
| 1:a stansen (mm) | Φ36*94 | Φ36*94 |
Φ36*94 |
Φ38*107 | Φ38*107 |
| 2:e stansen (mm) | Φ36*60 | Φ36*60 |
Φ36*60 |
Φ38*107 |
Φ38*107 |
| Fräs (mm) | 10*25 | 10*25 | 10*25 | 12*28 | 12*28 |
| Hastighet (st/min.) | 130 | 80 | 70 | 60-100 | 60-80 |
| Vikt (kg) | 2200 | 2200 | 2500 | 4000 | 4200 |
Försäljningsargumentet för Square Weld Nut Tapping Machine ligger i dess förmåga att specifikt hantera fyrkantsvetsade muttrar. Utrustningen kan exakt undvika svetspunkterna, vilket resulterar i stabil gängkvalitet och låg skrothastighet. Operationen är mycket enkel. Arbetarna behöver bara hälla råvarorna i behållaren och sedan titta på maskinen för att säkerställa att det inte finns något material som fastnar.
