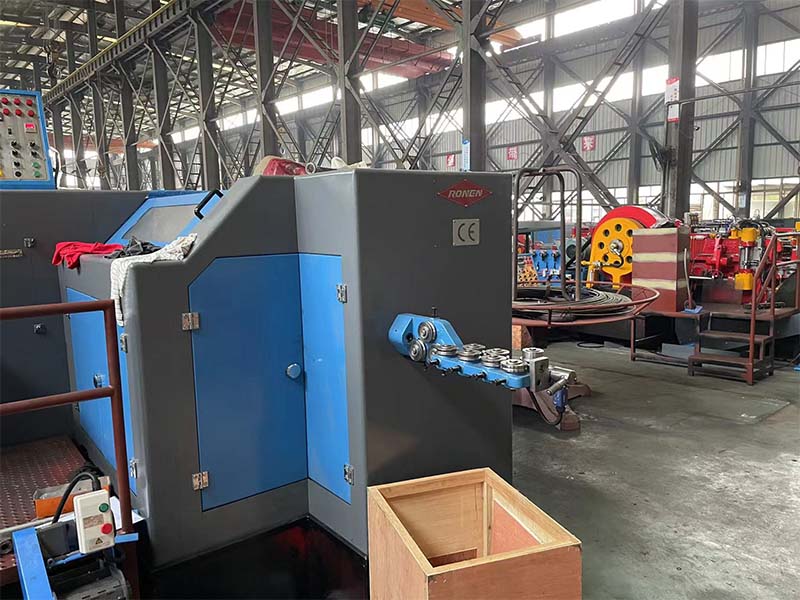

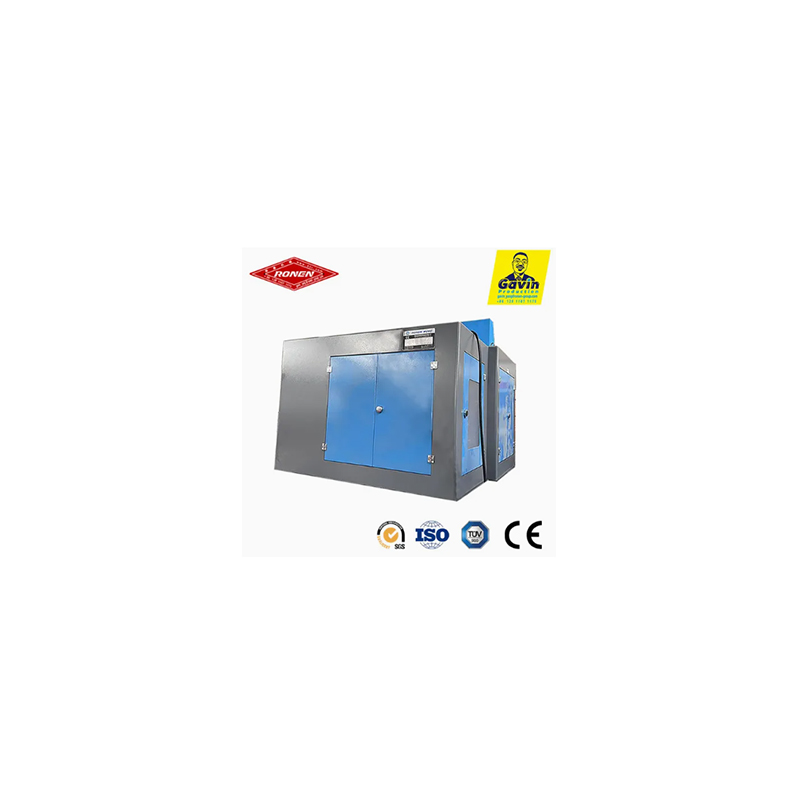

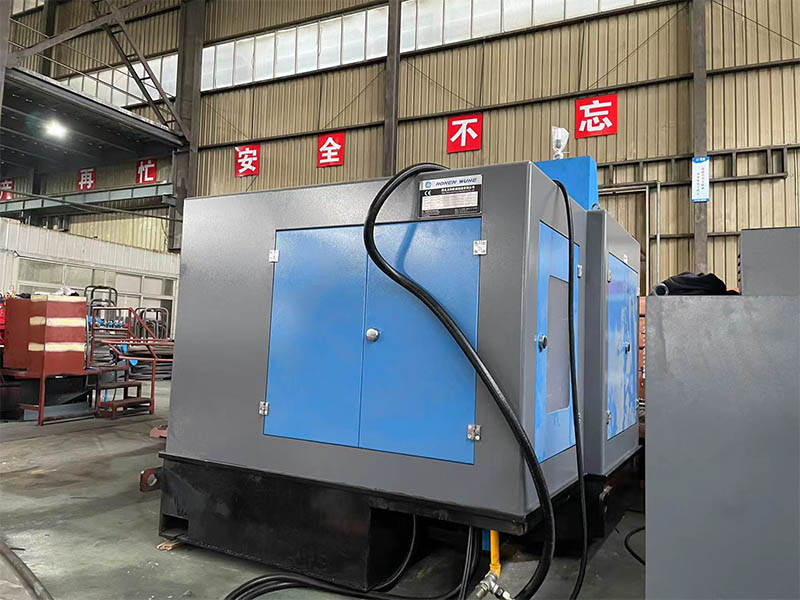

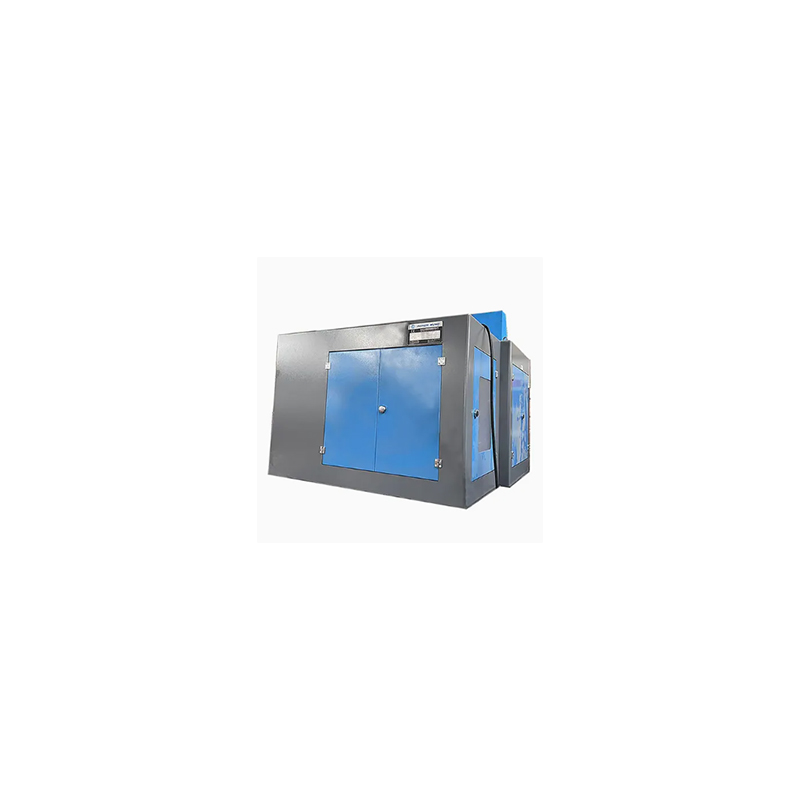

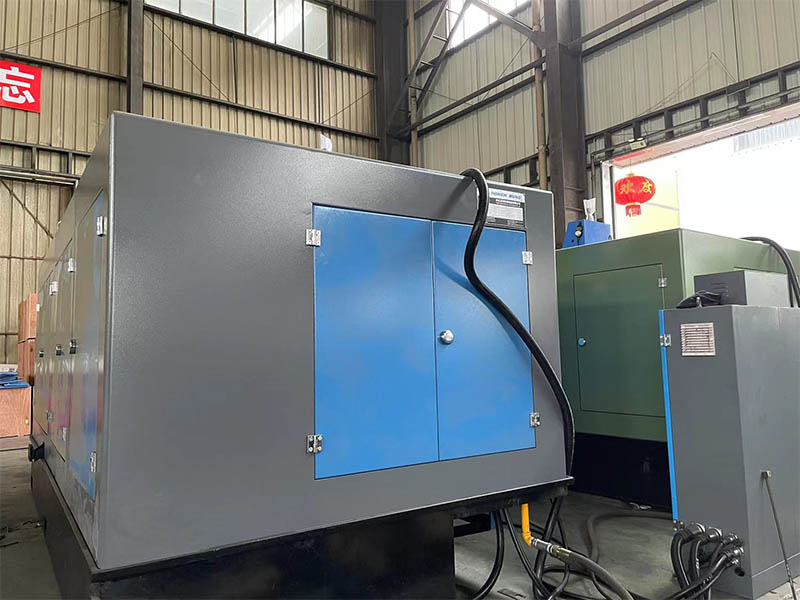

Ronen® High Speed Bolt Former gynnas av många tillverkare. Det kan snabbt omvandla metalltråd till bultämnen. Det fullbordar formningen av bulthuvudet och efterbehandlingen av axelstången på en gång. Du behöver bara ladda tråden, ställa in storleken och maskinen kommer att fungera stabilt utan frekventa stopp.
High Speed Bolt Former är speciellt utformad för snabb bearbetning av bultämnen. Först, räta ut och skär metalltråden. Använd sedan flera uppsättningar av formar och extrudera kontinuerligt huvudet och bultens skaft. Hela processen är helt automatiserad.
High Speed Bolt Former är en kallstyrningsmaskin speciellt utformad för att uppnå maximal produktionseffekt. Dess grundläggande funktioner är desamma som för en vanlig styrmaskin - kapning av tråd och formning av bulthuvuden - men den har optimerats för cykelhastighet. Det huvudsakliga designmålet är att producera ett stort antal huvudbultämnen per minut, vilket gör den lämplig för massproduktion.
Maskinen har en tyngre och mer robust ram och en mer robust vevaxel för att klara den högre påfrestningen som orsakas av snabb drift. Drivsystemet designades med en välbalanserad design i åtanke, vilket resulterade i minimala vibrationer vid höga hastigheter. Dess robusta struktur gör att maskinen kan arbeta tillförlitligt och tillförlitligt vid sin maximala specificerade cykelhastighet utan risk för överdrivet slitage eller felfunktion.
En av nyckelfunktionerna hos High Speed Bolt Former är dess snabba och exakta transmissionsmekanism. Utformningen av fingrarna eller klämmorna som används för att flytta bultämnena mellan olika huvudstationer syftar till att uppnå minimal rörelse och snabb start. Tidpunkten för överföringen är avgörande för att uppnå höghastighetsdrift, eftersom varje fördröjning mellan stationer kommer att begränsa den totala produktiviteten.
| Modell | Enhet | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smidesstation | INGA. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smideskraft | Kgf | 35 000 | 60 000 | 60 000 | 80 000 | 80 000 | 115.000 | 120.000 | 120.000 |
| Max.cut-off dia | mm |
Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Max.klipplängd | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Utgångshastighet | st/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Huvudsaklig ramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Huvudmotoreffekt | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Övergripande dämpning av avskuren tärning | mm |
Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Övergripande dämpning av stansform | mm |
Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Övergripande dämpning av huvudmatrisen | mm |
Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Cirka vikt | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Tillämplig bult dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 |
8-12,7 |
8-12,7 |
| Skaftlängd på ämnet | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Övergripande dimrar | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
De viktigaste egenskaperna hos High Speed Bolt Former är dess snabba formbyte och höga stabilitet. Kroppen är gjord av tjockt gjutjärn. Under höghastighetsdrift orsakar det lite vibrationer och kommer inte att orsaka att bulthuvudet förvrängs på grund av skakning. Se till att vikten och storleken på varje materialstycke är enhetlig, så att inga ytterligare justeringar behövs under den efterföljande bearbetningen av trådarna.
