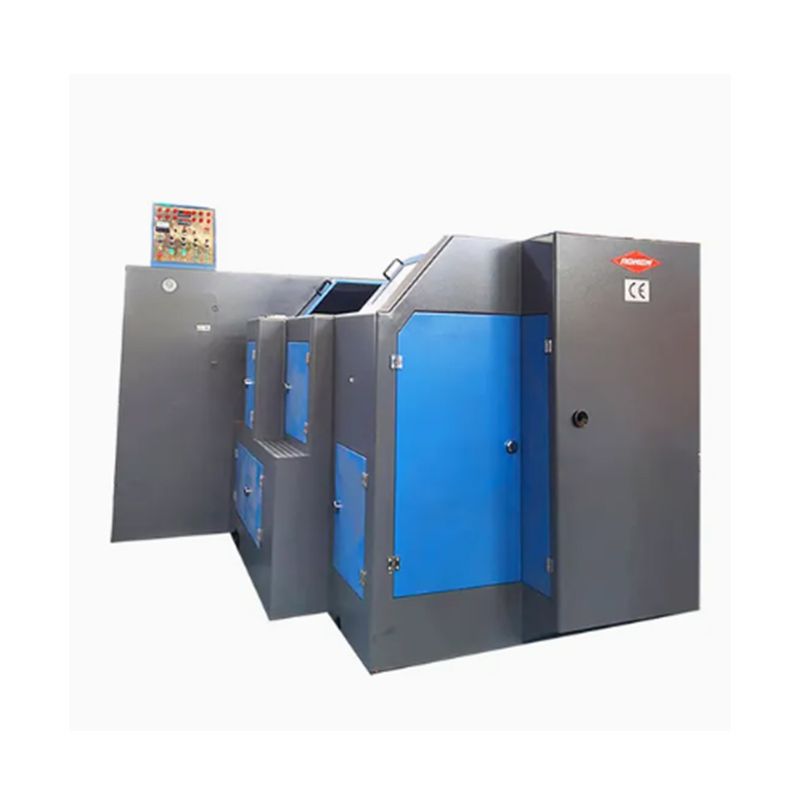

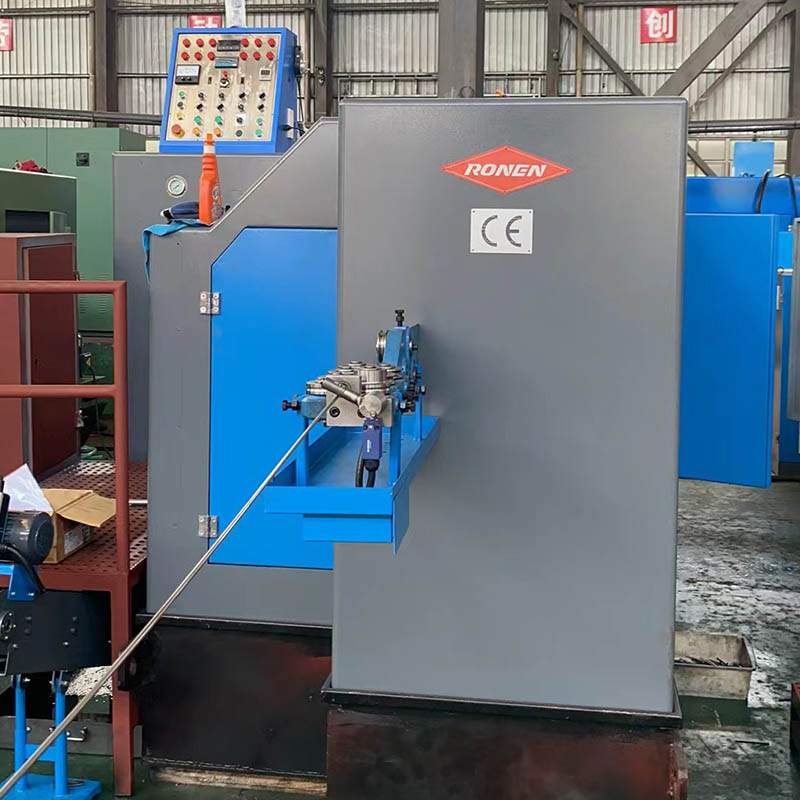

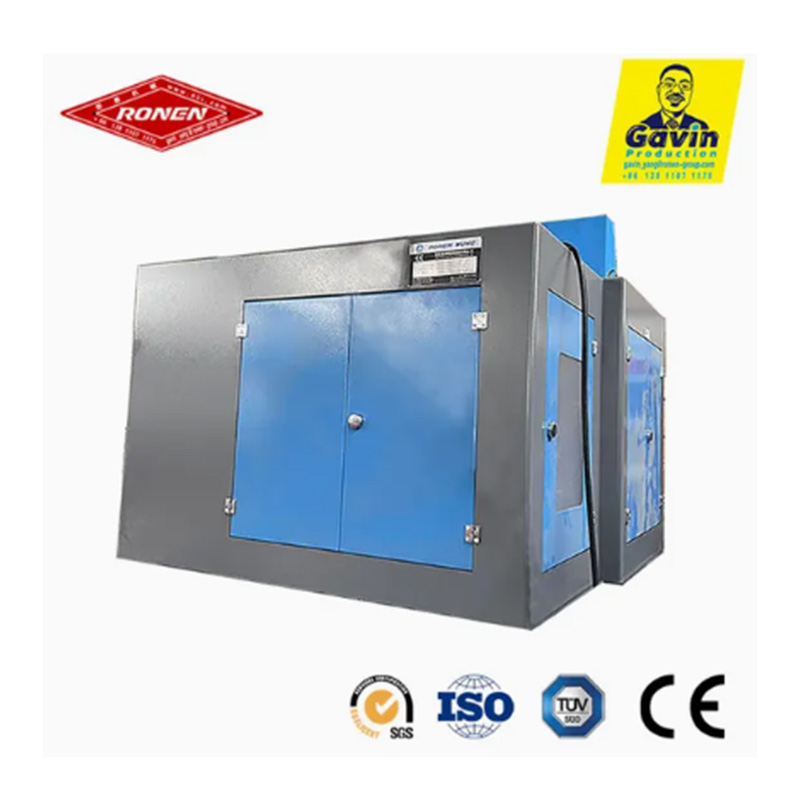

Ronen®3 Die 3 Station Bolt Former bildar bultämnet i tre steg: den första dynan sträcker tråden, den andra dynan formar huvudet och den tredje dynan trimmar de överflödiga delarna. När formens dimensioner är inställda kommer maskinen att fungera automatiskt, vilket är en viktig fördel som hjälper tillverkare att öka produktionseffektiviteten och säkerställa konsekvent bultkvalitet.
3 Die 3 Station Bolt Former använder tre uppsättningar av formar och tre på varandra följande arbetsstationer för att kallextrudera metalltråden till bultämnen. Hastigheten är måttlig, lämplig för fabriker med medelstora beställningar och de som har specifika krav på kvalitet.
3 Die 3 Station Bolt Former är en kallskärningsmaskin som formar bulthuvudena genom tre distinkta processer. De avskurna trådämnena transporteras successivt genom tre olika formar. Vid varje station slår en specifik stämpel ut ämnet, som gradvis leder och formar det. Trestegsprocessen kan producera bulthuvuden med komplett struktur och bra form.
Vid den första stationen av 3 Die 3 Station Bolt Former, pressas de skurna ämnena av stansen. Denna första pressning initierar rubbningsprocessen och samlar metallen i ena änden av ämnet. Den bildar en grundläggande cirkulär prefabricerad form, förbereder för den mer exakta formningen i de efterföljande stationerna. Detta steg är avgörande för metallens normala flöde.
Den tredje och sista stationen i Bolt Former är där den fina bearbetningsstansen tvingar metallen att helt fylla den exakta formhåligheten. Detta kommer att resultera i ett bultbehandlat huvud med fullständiga dimensioner och distinkta egenskaper, såsom den fullständiga formen av ett sexkantigt huvud eller ett brickhuvud.
| Modell | Enhet | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Smidesstation | INGA. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Smideskraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Max.cut-off dia | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Max.klipplängd | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Outpunrate | st/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Huvudsaklig ramslag | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Huvudmotoreffekt | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Övergripande dämpning av avskuren tärning | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Övergripande dämpning av stansform | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Övergripande dämpning av huvudmatrisen | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Cirka vikt | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Tillämplig bult dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12,7 | 8-12,7 | 8-12,7 | 8-12,7 |
| Skaftlängd på ämnet | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Övergripande dimrar | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Funktionen hos 3 Die 3 Station Bolt Former är att formarna är oberoende och att felsökningsprocessen är enkel. De tre uppsättningarna av formar installeras separat. Om någon av dem blir utsliten, byt bara ut den ensam. Trycket på varje arbetsstation kan justeras individuellt. Maskinkroppen är inte tung och golvet i en vanlig verkstad behöver inte göras till ett fundament.
